- 20
年紫铜止水片伸缩缝生产厂家
止水铜片/止水铜板/紫铜止水/铜止水接头
微信客服- 185-0233-0888
24小时服务热线：
年紫铜止水片伸缩缝生产厂家
止水铜片/止水铜板/紫铜止水/铜止水接头微信客服24小时服务热线：
在线客服
在水利工程、地下建筑等防渗结构中，止水铜片的搭接质量直接影响整体工程的密封性和耐久性。为确保施工效果，需严格遵循搭接工艺规范与验收标准。本文结合行业规范及实践经验，系统梳理止水铜片搭接的核心要求与技术要点。
1、搭接长度与结构设计
1.1 最小搭接长度
止水铜片搭接长度应≥20mm，以确保焊缝的有效覆盖和密封性能。短于该标准易导致渗漏风险。
特殊工况（如高水压区域）可适当增加搭接长度，需经监理或设计单位审批。
1.2 搭接形式与焊接方式
搭接接头需采用双面焊接，禁止单面焊或手工电弧焊，以增强焊缝的抗拉强度和密封性。
对于“十”字或“T”形接头，需严格控制焊接顺序与层间温度，避免应力集中。
1.3 坡口与间隙控制
厚度3~10mm的铜片建议开V型坡口，角度60~70°；厚板采用X型坡口，装配间隙控制在0.5~1.5mm，以提升熔透效果。
2、焊接工艺规范
2.1 焊前准备*
表面清洁：焊前需用钢丝刷或砂纸清除铜片表面油污、氧化物及杂质，避免气孔与夹渣。
预热要求：根据铜片厚度预热至150~500℃，减少热影响区晶粒粗化，提升焊缝力学性能。
2.2 焊接方法与参数
气焊：采用中性火焰，使用含脱氧元素的焊丝（如丝201、202）和气剂301助熔剂，避免氧化亚铜生成。
氩弧焊：直流正接电源，焊丝选用T2紫铜丝，焊接速度需快以减少氩气消耗与气孔风险。
碳弧焊：适用于厚板，需配合助熔剂并严格控制电极角度。
2.3焊后处理
焊后立即用平头锤敲击焊缝，细化晶粒并消除应力。
长焊缝采用分段退焊法，减少收缩变形。
3、质量检验与验收标准
3.1外观检查
焊缝需平整光滑，无裂纹、砂眼或漏焊，轴线对接误差≤5mm。
3.2渗透试验
采用煤油渗透法：焊缝一侧涂煤油，另一侧撒粉笔灰，1分钟后观察渗漏情况，标记缺陷并补焊。
3.3力学性能测试
接头抗拉强度需≥母材的80%，确保承载能力。
4、施工注意事项

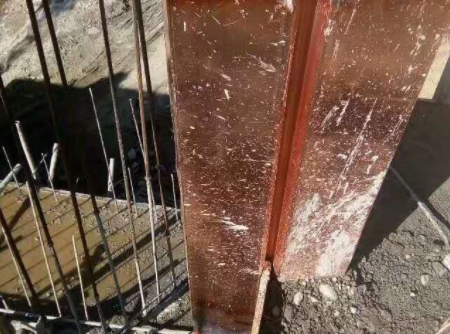

4.1 安装定位
止水片需骑缝布置，中心线与接缝误差≤5mm，并用托架、卡具固定，防止混凝土浇筑时移位。
铜鼻子内预填沥青柱时，需分层密实浇筑并快速操作，避免分层冷缝。
4.2混凝土浇筑控制
止水片周围需剔除大粒径骨料，采用细骨料混凝土并充分振捣，确保结合面密实。
浇筑过程中专人巡查，及时纠正止水片偏移。
4.3环境与材料管理
焊接区域需通风良好，防止铜中毒；焊丝、母材需干燥保存，避免氢致气孔。
禁止使用变形、裂纹或污染的止水铜片，安装前需经监理验收。

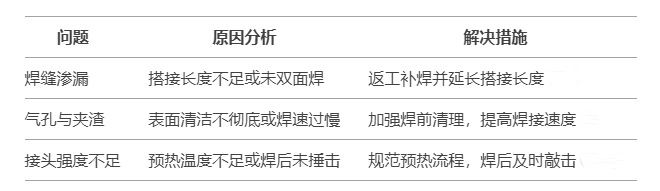

5、常见问题与解决方案
止水铜片的搭接质量是工程防渗体系的核心环节。通过规范搭接长度、优化焊接工艺、严格质量检测，可显著提升工程安全性与使用寿命。施工中需结合设计规范与现场条件动态调整，建议由专业焊工操作并定期培训，确保工艺标准全面落实。
在线客服
CONTACT US
扫一扫
关注我们
